Fast Fourier Transform Algorithm

FFT(Fast Fourier Transform) Algorithm

FFT(고속 푸리에 변환 알고리즘) 알고리즘을 보기전에 DFT(이산 푸리에 변환)을 간단히 알아보자.

DFT(Discrete Fourier transform)은 무엇인가??

• 디지털 시스템 설계와 신호처리와 해석에 사용되는 변환이다.
• 시간 영역의 그래프를 주파수 영역에서 스펙트럼으로 나타낼 수 있다.
• 주기 신호와 비주기 신호에서 모두 적용될 수 있다.

DFT 식

• 이산 푸리에 변환 식이다.
  • x[t]는 입력배열이고 X[k]는 변환된 배열이다.
    (k = 0,1,2,…N-1)

    ^{이미지: PPT캡쳐}
  • W_N과 j의 값이다.

    ^{이미지: PPT캡쳐}

FFT (Fast Fourier Transform) Algorithm이란 무엇인가??

• 이산 푸리에 변환과 역변환을 빠르게 수행하는 효율적인 알고리즘이다.
• FFT algorithm으로 Cooley-Tukey algorithm이 가장 많이 사용된다.

FFT algorithm의 동작 방식

• Cooley-Tukey algorithm은 일반적으로 사용되는 FFT 알고리즘이라고 한다.
• 분할 정복 알고리즘으로 n개의 DFT를 홀수와 짝수항으로 나누어 결과를 합치는 것이다.
• N이 2의 거듭 제곱인 경우에만 사용할 수 있다.

- Cooley-Tukey Algorithm

DFT 식을 짝수항과 홀수항으로 풀어보면 아래와 같다.

• X[k] = ∑^N-1_t=0 x[t]W^kn_N(n=짝수) + ∑^N-1_t=0 x[t]W^kn_N(n=홀수)

  = ∑^(N/2)-1_m=0 x[2m]W^2mk_N + ∑^(N/2)-1_m=0 x[2m+1]W^(2m+1)k_N

  = ∑^(N/2)-1_m=0 x[2m]W^2mk_N + W^2mk_N ∑^(N/2)-1_m=0 x[2m+1]W^2mk_N

• 위 식에서 W²_N는 W²_N = e^-j2π/(N/2) = W¹_N/2 와 같다.

• X[k]를 아래와 같이 정의할 수 있다. (0 <= k = N/2)

  X[k] = ∑^(N/2)-1_m=0 x[2m]W^mk_N/2 + W^k_N ∑^(N/2)-1_m=0 x[2m+1]W^mk_N/2

  두 항을 각각 A[k], B[k]로 생각하면 X[k] = A[k] + W^k_N B[k]로 나타낼 수 있다.

• X[k+ N/2]를 아래와 같이 정의할 수 있다. (N/2 <= k = N)
  k가 N/2보다 클 경우 회전인자는

  W^k+N/2_N = e^{-j2π(k+N/2)/N} = e^-j2πk/N * e^-j2πkN/2N
  = W^k_N * e^-jπ
  오일러 법칙에 의하여
  W^k_N * e^-jπ = W^k_N * (cosπ - jsinπ)
  = -W^k_N 이 된다.

  따라서 N/2 <= k 일 경우에서 X[k]는 X[k] = A[k] - W^k_N B[k]로 나타낼 수 있다.

• X[k] = A[k] + W^k_N B[k]와 X[k] = A[k] - W^k_N B[k]를 더하여 DFT를 진행해 주면 변환된 값이 나온다.

---

FFT algorithm의 성능 분석

- big-O notation(빅오 표기법) 이란??

• 빅오 표기법은 알고리즘의 효율성을 알려주는 표기법이다.
• 데이터의 개수 n개가 있을때 덧셈, 뺄셈, 곱셈 등의 기본 연산 횟수를 의미하며,
  알고리즘의 시간 복잡도를 나타낸다.
• 빅오 표기법은 최악의 경우를 나타내며, 점근적 상한선(아무리 나빠도 이 시간보다 덜 걸린다)을 나타낸다.
• 만약 시간 복잡도가 n² + n + 1 이라면 가장 큰 차수만 생각하여 O(n²)으로 표현한다.

- FFT Algorithm의 성능

• DFT의 시간 복잡도

  • DFT에서 시간 복잡도는 N²으로 나타난다.
    위의 DFT식을 풀어 써보면 아래와 같다.
    X[k] = x[0]W_N⁰ + x[1]W_N^1k + x[2]W_N^2k + … + x[N-1]W_N^(N-1)k

• FFT algorithm의 시간 복잡도는 O(nlogn)으로 표현되며, DFT(이산 푸리에 변환)의 시간 복잡도인 O(n²)에 비해 빠르다.

• N 크기의 DFT를 짝수번째 항과 홀수번째 항으로 나누어 짝수번째 항들의 DFT와 홀수번째 항들의 DFT를 합치면 O(nlogn)이 된다.

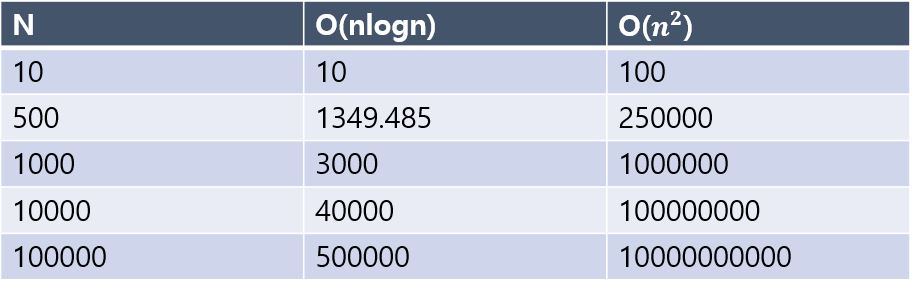

  • 시간복잡도 비교
    n(데이터 개수)

    ^{이미지: PPT캡쳐}

• 데이터의 개수가 많을수록 시간 복잡도의 차이가 크다.

---

FFT algorithm code

• 위의 개념을 기본으로 코드를 Pyton으로 구현해 보았다.
  입력된 신호를 둘로 나눠서 DFT연산을 하는 사용자 정의 함수이다.

import numpy as np


def fft(x):
    N = len(x) # 파라미터 리스트의 길이

    even = fft(x[0::2]) # 짝수 항 0부터 2간격
    odd = fft(x[1::2]) # 홀수 항 1부터 2간격
    T = [np.exp(-2j*np.pi*k/N)*odd[k] for k in range(N//2)] # 홀수항과 회전인자 곱

    # 합치기
    return [even[k] + T[k] for k in range(N//2)] + \
           [even[k] - T[k] for k in range(N//2)]

x(t) = 3cos(20πt) + 6sin(30πt - 3/(4π)) (0 <= t <= 1)의 FFT 그래프

• Python의 matplotlib 라이브러리를 사용하여 그래프를 그려보았다.
  그래프를 그리기 위한 Python 코드이다.

import numpy as np
from matplotlib import pyplot as plt
from pylab import rcParams

rcParams['figure.figsize'] = 11, 10  # 그래프를 나타낼 창의 크기 설정


def fft(x):
    # FFT 사용자 함수 정의
    N_len = len(x)  # 파라미터 리스트의 길이

    if N_len <= 1:
        return x
    even = fft(x[0::2])  # 짝수 항 0부터 2간격
    odd = fft(x[1::2])  # 홀수 항 1부터 2간격
    T = [np.exp(-2j*np.pi*k/N_len)*odd[k]
         for k in range(N_len//2)]  # 홀수 항과 회전인자의 곱

    # 합치기
    T_sum = [even[k] + T[k] for k in range(N_len//2)] + \
            [even[k] - T[k] for k in range(N_len//2)]
    return T_sum


fs = 512    # 샘플링 주파수
dt = 1/fs   # 샘플링 주기
N = 512     # 데이터 길이

t = np.arange(0, 1, 1/fs)  # 0 <= t <= 1, step

# 입력 신호
r = 3 * np.cos(2 * np.pi * 10 * t) + 6 * \
    np.sin(2 * np.pi * (15 * t - 3/8*pow(np.pi, 2)))

x_list = list(r)    # 입력신호 type list로 변경
x_fft = fft(x_list)  # 입력신호 FFT함수에 입력

# 변환된 그래프가 그려질 주파수 범위 설정
f = np.arange(0, N)

# Original Signal 그래프 나타내기
plt.subplot(211)
plt.title('Original Signal x(t)')  # title of graph
plt.xlabel('time')  # x축 label
plt.plot(t, r)

# 변환된 그래프 나타내기
plt.subplot(212)
plt.title('Fast Fourier Transform Graph X(f)')  # title of graph
plt.xlabel('frequency')  # x축 label
plt.plot(f[0: int(N//20)], x_fft[0:int(N//20)])
plt.savefig('./img/fast_fourier.png')  # 사진으로 저장하기
plt.show()

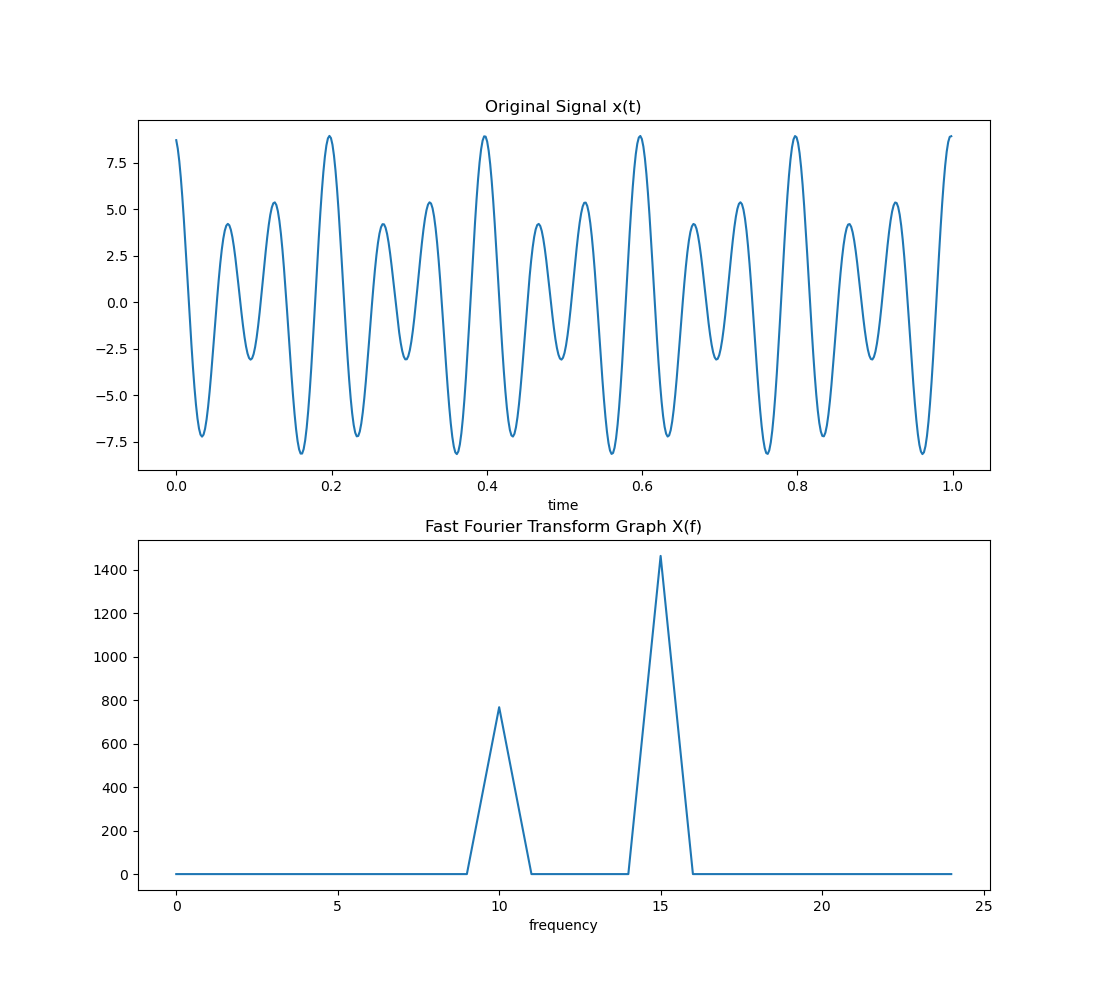

• 아래 그림은 주어진 식의 그래프와 푸리에 변환된 그래프이다.


• 변환된 그래프에서 입력 신호의 스펙트럼을 알 수 있다. Peak 주파수가 10, 15이다.주어진 식에서 cos함수와 sin함수의 주파수가 각각 10, 15 인것을 생각하면 알맞게 변환된 것을 알 수 있다.

정리

• FFT(고속 푸리에 변환)에 대해 알아보았다. DFT(이산 푸리에 변환)과 FFT(고속 푸리에 변환)을 비교해 보며 시간 복잡도가 큰 역할을 한다는 것을 알게 되었다.

• 실제로 푸리에 변환을 사용하게 된다면 방대한 데이터를 다룰 것이기 때문에 고속 푸리에 변환은 중요하다고 생각한다. 예를들어 푸리에 변환은 푸리에 급수와 다르게 비주기 함수도 변환이 가능하다는 장점을 이용해 창업자가 가게를 내고 싶은 지역의 유동인구를 그래프화 한 다음 푸리에 변환을 통해 유동인구가 많은 시간이나 연령대를 알기 쉬울것 같다고 생각한다.

• 항상 어렵다고 생각했던 것들이 우리에게 많은 도움을 주고, 다양한 형태로 사용될 수 있다고 느꼈다.
